天玑8400强势登场:全大核架构引领性能能效新飞跃!

   时间:2024-12-23 17:30 来源:ITBEAR作者:苏婉清

联发科今日正式揭晓了其最新的处理器杰作——天玑8400,该芯片被官方誉为天玑8000系列的一次历史性飞跃。

天玑8400作为全球首款全大核架构的次旗舰芯片,其设计堪称颠覆性。它一次性集成了8颗Cortex-A725大核,主频最高可达3.25GHz。这一配置不仅使天玑8400的单核性能相比上一代提升了10%,更实现了35%的功耗降低,性能和能效均得到了显著提升。

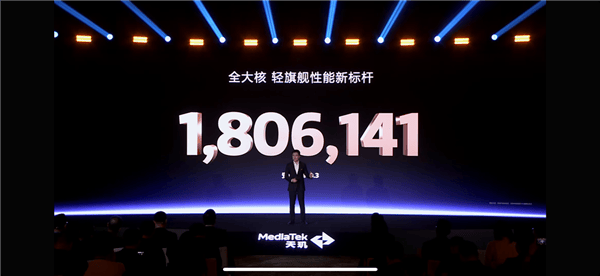

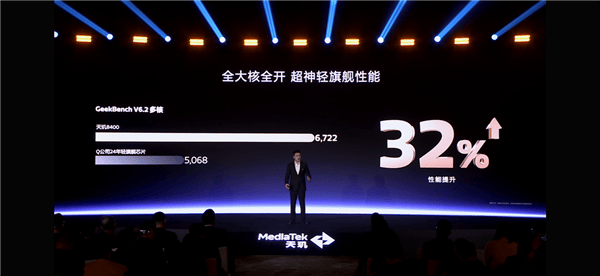

在官方实测中,天玑8400的Geekbench V6.2多核成绩高达6722分,与2024年竞品轻旗舰芯片相比,性能提升了32%。同时,天玑8400在安兔兔测试中的总成绩突破了180万分,刷新了天玑8000系列的最高分记录。

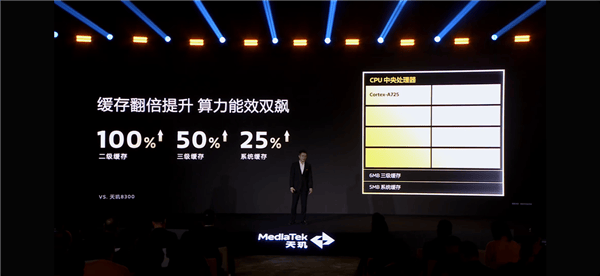

天玑8400不仅在性能上有所提升,其缓存性能也实现了翻倍增长。具体来说,二级缓存提升了100%,三级缓存提升了50%,系统缓存则提升了25%。这一改进将为用户带来更加流畅的使用体验。

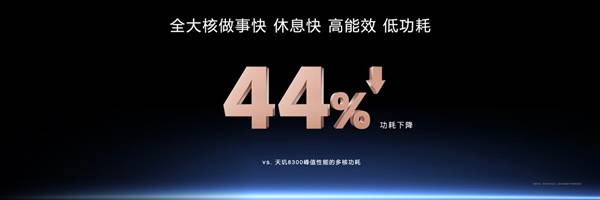

在功耗方面,天玑8400同样表现出色。与上一代相比,其峰值性能的多核功耗降低了44%,而在各种使用场景下,如聆听音乐、录制视频和社交聊天等,功耗也分别降低了12%、12%和14%。这意味着用户无论是在打游戏、听音乐、拍视频还是社交聊天时,都能享受到天玑8400带来的“超长待机”能力,真正实现了高效能与低功耗的完美平衡。

尽管天玑8400定位于中高端市场,但它却采用了与旗舰级处理器相同的架构,并配备了8颗Cortex-A725大核。其GPU部分也采用了主频能达到1.3GHz的Mali-G720架构,相比前一代的G615,在核心数量、架构和规模上都有了显著提升。全新的NPU 880还进一步提升了端侧大模型的处理速度。

天玑8400以其全大核架构、卓越的性能和能效表现,以及出色的功耗控制,无疑将成为中高端市场的佼佼者。
